在Java虚拟机（JVM）的架构中，运行时数据区是程序执行期间数据存储和管理的核心区域。它不仅是内存的抽象划分，更是JVM实现数据处理、存储服务及执行逻辑的物理载体。理解其“长什么样”，不仅要知道各区域的名称和功能，更要洞察其内存布局、数据流转与交互机制。下面，我将从内存布局、核心区域功能、数据处理及存储服务三个维度，系统阐述运行时数据区的全貌。
一、 内存布局：一张清晰的“区域地图”

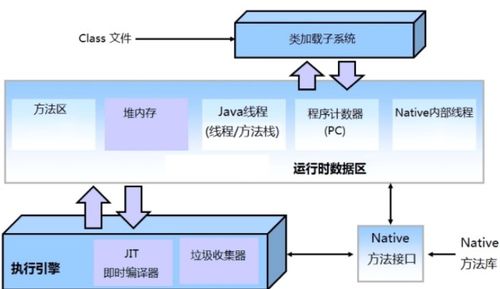

JVM运行时数据区在逻辑上（依据《Java虚拟机规范》）主要划分为以下几个部分，它们共同构成了JVM进程的内存空间：
- 程序计数器（Program Counter Register）：
- 长相：一块极小的内存空间，可以看作是当前线程所执行的字节码的行号指示器。
- 功能：线程私有。用于记录下一条需要执行的字节码指令地址。分支、循环、跳转、异常处理、线程恢复等都依赖它。
- Java虚拟机栈（Java Virtual Machine Stack）：
- 长相：线程私有的后进先出（LIFO）数据结构。每个方法在执行时都会同步创建一个栈帧用于存储局部变量表、操作数栈、动态链接、方法出口等信息。方法调用对应栈帧入栈，执行完毕对应出栈。
- 栈帧详解：
- 局部变量表：存放方法参数和方法内部定义的局部变量，以变量槽（Slot）为基本单位。
- 操作数栈：用于执行字节码指令的工作区，如同CPU的寄存器。运算的中间结果、方法调用的参数传递都通过它进行。
- 动态链接：指向运行时常量池中该栈帧所属方法的引用，以支持方法调用过程中的动态绑定（多态）。
- 方法返回地址：存放该方法被调用的位置信息，以便方法执行完毕后能正确返回。
- 本地方法栈（Native Method Stack）：
- 长相与功能：与虚拟机栈类似，但服务对象不同。它为JVM调用的本地（Native）方法（如C/C++编写）服务。其具体实现由虚拟机自由决定，甚至可能与虚拟机栈合并。
- Java堆（Java Heap）：
- 长相：所有线程共享的最大一块内存区域。在物理上可以不连续，但在逻辑上被视为连续的。是现代垃圾收集器管理的主要区域。
- 功能：存放几乎所有的对象实例和数组。是“几乎”，是因为随着逃逸分析、标量替换等技术发展，某些对象也可能在栈上分配。
- 分区（以分代收集为例）：
- 新生代（Young Generation）：存放新创建的对象。分为Eden区、Survivor From区、Survivor To区（比例通常为8:1:1）。
- 老年代（Old/Tenured Generation）：存放经过多次GC仍然存活的对象（长期存活对象）以及大对象（可能直接进入老年代）。
- 永久代（PermGen，JDK 7及之前）/ 元空间（Metaspace，JDK 8及之后）：严格来说不属于堆的一部分，但与堆关系密切，用于存储类元数据、常量池、静态变量、即时编译器编译后的代码等。元空间使用本地内存，避免了永久代的溢出问题。
- 方法区（Method Area）：
- 长相与功能：线程共享的区域。它存储了已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。逻辑上是堆的一部分，但规范允许独立实现。在HotSpot VM中，JDK 8之前用“永久代”实现方法区，JDK 8之后用“元空间”实现。
- 运行时常量池（Runtime Constant Pool）：
- 长相与功能：方法区的一部分。存放Class文件中的常量池表在运行时的表现形式，具有动态性（如
String.intern()方法）。包含字面量和符号引用（后转化为直接引用）。
- 直接内存（Direct Memory）：
- 长相与功能：并非《Java虚拟机规范》定义的部分，但属于JVM常用的内存区域。通过
DirectByteBuffer等NIO类进行分配，其分配和回收不受Java堆大小限制，但受本机总内存限制。读写性能高，因为避免了在Java堆和Native堆间来回复制数据。
二、 数据处理流程：各区域的协同作战
一次简单的方法调用 obj.doSomething() 展示了数据的流转：
- 指令执行：当前线程的程序计数器指向该方法的字节码地址。
- 栈帧创建：在Java虚拟机栈中为
doSomething方法创建一个新的栈帧并压栈。 - 参数与引用传递：
obj引用（指向Java堆中实际对象）被放入新栈帧的局部变量表。 - 对象操作：方法内通过
obj引用，可以访问和修改Java堆中该对象的实例变量。 - 常量与静态访问：如果方法中使用了类常量或静态变量，会通过运行时常量池和方法区进行解析和访问。
- 方法返回：方法执行完毕，栈帧出栈，程序计数器可能恢复为调用者的下一条指令地址，返回值（如果有）可能被压入调用者栈帧的操作数栈。
三、 作为存储服务的核心特性
- 生命周期管理：
- 栈区（PC、VM Stack、Native Stack）：与线程生命周期一致，随线程创建而分配，线程结束而销毁。栈帧内存的分配和回收是确定且高效的。
- 堆区与方法区：与JVM进程生命周期一致。其中对象的创建和销毁（垃圾回收）是动态和自动的，这是JVM提供的最核心的存储服务之一。
- 数据隔离与共享：
- 线程私有（隔离）：程序计数器、虚拟机栈、本地方法栈。保证了线程安全，无需额外同步。
- 线程共享：堆、方法区。是线程交互的主要场所，需要通过同步机制来保证数据一致性。
- 性能与权衡：
- 访问速度：栈（局部变量）> 堆 > 元空间（本地内存）/ 方法区。
- 存储成本：堆是GC的主要区域，频繁的GC会影响吞吐量和延迟。元空间使用本地内存，需防止过度膨胀导致系统内存耗尽。
****：
JVM运行时数据区在内存中呈现为一幅层次分明、分工明确的“地图”。程序计数器、虚拟机栈、本地方法栈构成了线程私有的、高效且生命周期明确的“工作间”；Java堆作为共享的“对象仓库”，承担了最主要的存储与GC压力；方法区（元空间）则是共享的“蓝图库”，存储着类型元数据。它们通过一套精密的机制（如栈帧、引用、常量池）进行数据传递与协同，共同为Java应用程序提供了强大、自动化的数据处理与存储服务。理解这幅“地图”，是进行JVM性能调优、内存问题诊断的基石。
